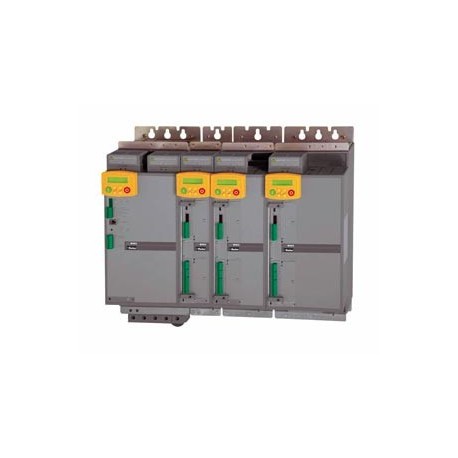

Série 890 – Variateurs hautes performances pour tous moteurs AC de 0.55kW – 1200kW

Description:

Extrêmement compact, équipé d’un bus temps réel FireWire pour la synchronisation multi-axes, d’une entrée sécurisée EN954-1 Catégorie 3, d’un bus application ouvert à tous les réseaux de terrain, le nouveau variateur AC890 de SSD Drives est destiné aux applications système avancées pour moteurs AC brushless ou asynchrones, de 0.55 à 1 200 kW.

Il est compatible avec plusieurs types de capteurs de vitesse ou position : codeurs incrémental, Hiperface, Sincos ou Endat et resolver.

Le variateur 890 est modulaire et se présente sous 2 formes différentes : module alimentation 2 ou 4 quadrants et module onduleur qui se raccorde à l’alimentation par bus continu ; variateur all-in-one incluant les modules alimentation et onduleur dans un seul boîtier

Le logiciel DSE (Drive System Explorer) utilisé pour la configuration, la visualisation et les diagnostics du 890 s’appuie sur le standard de programmation industrielle PLCOpen IEC1131-3. Il contient une bibliothèque de blocs fonctionnels spécialement dédiés aux applications systèmes, fruit de la longue expérience du Groupe SSD Drives dans la réalisation d’applications clés en main.

Le variateur 890 est particulièrement adapté aux applications hautes performances notamment dans les secteurs de l’imprimerie, de l’emballage et des autres industries de transformation

Entrées / Sorties

Entrées analogiques :

4 entrées configurables 0+/-10V

Sorties analogiques :

2 sorties configurables 0+/-10V

Entrées digitales :

6 entrées, configurables, 24Vcc nominal (max 30Vcc)

Sorties digitales :

2 sorties, configurables 0-24Vcc

1 sortie défaut à contact sec, 230Vca-3A max.

Caractéristiques techniques

Alimentation de puissance :

Triphasée : 230Vac +/- 10%, 50-60 Hz +/- 5%

Triphasée : 380 – 460Vac +/- 10%,

50-60 Hz +/- 5%

Alimentation auxiliaire :

Monophasée : 0-24Vcc

Température ambiante :

0 – 45°C

Surcharge :

Mode vectoriel : 150% pendant 60 s

Mode servo : 200% pendant 4 s

Régulation :

Boucle de couple : 125 µs

Boucle de vitesse : 125 µs

Boucle de position : 125 µs

Options

Interfaces de communication :

• FireWire

• CANopen

• ControlNet

• Profibus-DP

• Profinet*

• Ethernet TCP/IP*

Options Entrée codeur

• Codeur incrémental

• Hiperface

• Sincos

• Endat

• Resolver

Références d’alimentation :

+10Vdc (10 mA)

-10Vdc (10 mA)

+24Vdc (150 mA)

Port de programmation : USB

Pont de puissance et pont onduleur intégrés

* futur
