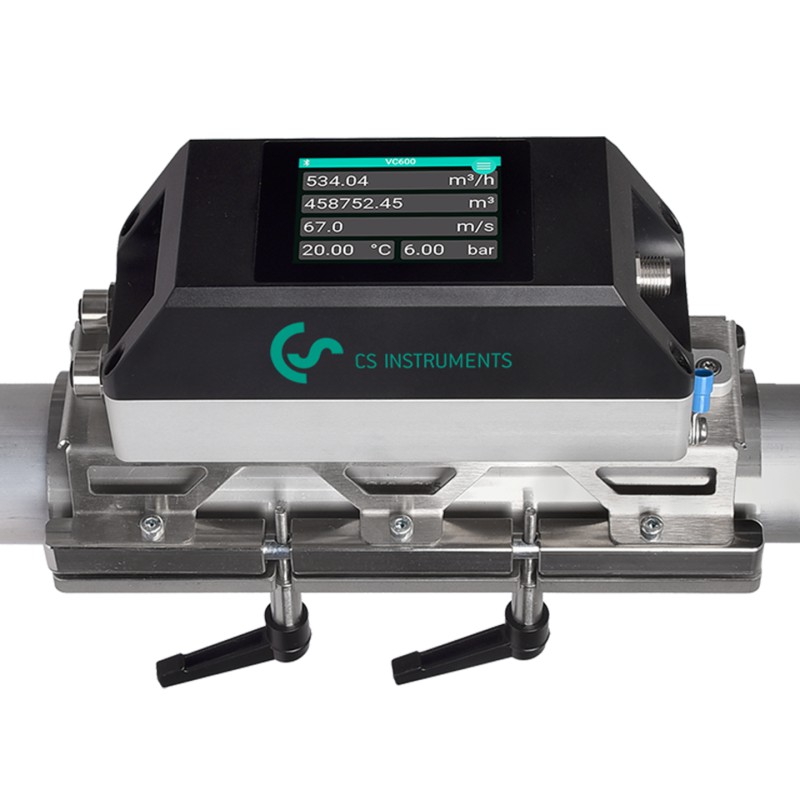

VC 600 - débitmètre à ultrasons clamp-on pour air comprimé et gaz

Le VC 600 est un débitmètre à ultrasons clamp-on pour la mesure de la consommation d’air comprimé et d’azote ; d’autres gaz sur demande. Il mesure depuis l’extérieur du tube et se fixe sur la conduite à l’aide d’un système de serrage rapide ; la conduite reste fermée et sous pression. Il convient aux mesures temporaires lors des audits d’air comprimé et aux points de mesure où l’on ne veut ni percer ni ouvrir la conduite.

Les avantages du VC 600

• Montage sans intervention sur la conduite : deux demi-coques et quatre leviers de serrage rapide, sans perçage, sans soudure ni vanne à boisseau sphérique ; aucune perte de charge supplémentaire.
• Ni gel de couplage, ni travaux d’alignement : poser l’unité de capteur, la fixer avec deux vis, mesurer.
• Un seul appareil, mobile ou fixe, pour l’audit et la mesure permanente.
• Une seule unité de capteur pour les tubes de 25 à 90 mm ; diamètres supérieurs sur demande.
• Acier, acier inoxydable et aluminium, parois de 1,5 à 5,0 mm, y compris les tubes inox à paroi mince selon EN 10357.
• Débit volumétrique normalisé en Nm³/h calculé sur l’appareil (ISO 1217 ou DIN 1343) ; totalisateur et enregistreur de données intégrés.
• À partir de 3 bar(g), sans limite de pression haute imposée par le capteur.

Pourquoi mesurer le débit d’air comprimé

Le comptage montre quels volumes consomment les machines, ateliers ou lignes de production. Les coûts peuvent être répartis en interne et servir d’indicateur pour le management de l’énergie (ISO 50001) ou l’audit énergétique (EN 16247-1). La consommation de base après la fin du poste révèle les fuites et les équipements consommateurs permanents.

Principe de mesure

Ultrasons par différence de temps de transit : deux transducteurs émettent des signaux à travers la paroi du tube, dans le sens de l’écoulement et à contre-courant ; la différence de temps donne la vitesse, puis le débit volumétrique.

Choix selon le tube

Le système de serrage rapide en inox 316L se choisit selon le diamètre extérieur du tube, en dix tailles de 25 à 90 mm. L’unité de capteur existe en deux versions : parois de 1,5 à 2,2 mm et de 2,2 à 5,0 mm.

Caractéristiques techniques

• Fluides : air comprimé, azote ; autres gaz sur demande
• Vitesse : 0 à 20 m/s (standard) ou 0 à 25 m/s
• Précision (standard) : ±1,5 % de la valeur mesurée ±0,3 % de la pleine échelle
• Température de fonctionnement : -20 à 80 °C
• Alimentation : 18 à 36 V DC, 7 W
• Sortie 4–20 mA ; RS485 (Modbus RTU), Ethernet/PoE (Modbus TCP), IO-Link ou M-Bus selon la version ; Bluetooth
• Entrées optionnelles : capteur de pression, capteur de température (Pt100 / Pt1000 ou 4–20 mA)
• Enregistreur de données intégré : 50 Mo
• Indice de protection : IP 65
• Application CS SensorApp (iOS et Android)

Pour une mesure à enregistrer, voir aussi les solutions air comprimé et gaz de CIELEC.
